История создания

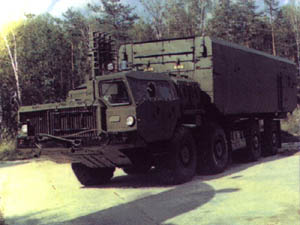

  Самоходный командный пункт 49Л6 АСУ "Байкал-1" © Военный Парад

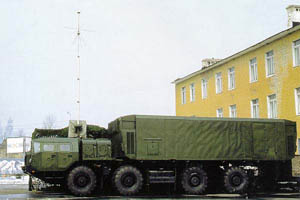

  Самоходный командный пункт 49Л6 АСУ "Байкал-1" © Оборонительные системы

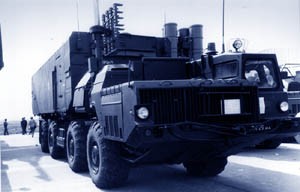

  Самоходный командный пункт 49Л6 АСУ "Байкал-1" © Невский Бастион


Аппаратура автоматизации командного пункта зенитной ракетной части "Байкал-1" (экспортный вариант "Байкал-1Э") предназначена для централизованного автоматического и автоматизированного управления боевыми действиями группировки ЗРВ смешанного состава, имеющей в своем составе зенитно-ракетные комплексы большой, средней и малой дальности.

Обеспечивает прием, обработку и отображение радиолокационной информации от нескольких источников, включая информацию от непосредственно подключенных РЛС и управляемых ЗРК; решение задачи целераспространения и целеуказания ЗРК и координации их боевых действий.

Управляемые системы и комплексы:

С-300ПС, С-300ПМ, С-300ПМУ-2 "Фаворит", С-300В, С-200В и Д, С-75М, С-125, "Бук-М1".

В состав основного оборудования АСУ входят:

  • самоходный командный пункт 49Л6 - контейнер Ф-900, АМУ ФЛ-94, система электроснабжения 5С15, смонтированные на шасси автомобиля МАЗ-543М;
  • система электроснабжения 80Э6 в составе двух ДЭС 5И57А и РКУ 63Т6А; при возможности подключения к внешней электросети используется ТПС 82Х6;
  • комплект дополнительных автоматизированных рабочих мест (3 места).

Возможна комплектация АСУ антенно-мачтовым устройством ФЛ-95 на базе автомобиля ЗиЛ-131Н для увеличения дальности радиосвязи.

В состав вспомогательного оборудования АСУ "Байкал-1" входят:

  • средства сопряжения и связи с КП группы дивизионов:
    • С-200 - кабины 52Л6;
    • С-300 - кабины 53Л6;
    • С-75 и С-125 - кабины 5Ф20
      (Кабины располагаются на боевых позициях дивизионов).
  • средства связи и аппаратура передачи данных;
  • кабина стендового оборудования;
  • ЗИП 44Ц6;
  • кабина изготовления документации 12М6;
  • автомобильная техника для перевозки личного состава и имущества.

Автоматизированная система управления "Байкал" - стационарный вариант командного пункта зенитной ракетной части с размещением аппаратуры и рабочих мест в подготовленных стационарных сооружениях, в этом случае состав оборудования и боевые возможности несколько расширены по сравнению с мобильным вариантом АСУ.

Аппаратура автоматизации командного пункта "Байкал" и "Байкал-1" производится МЗ "Протон".

Общая характеристика

Количество одновременно обрабатываемых воздушных обьектов
80
Количество одновременно управляемых ЗРС
4
Количество одновременно управляемых ЗРК
12
Количество одновременно управляемых стрельбовых комплексов
144
Количество автоматизированных рабочих мест
2-5
Время приведения в боевую готовность, мин.
3
Время свертивания (развертывания), мин.
до 30
Пределы работы:
- по дальности, км
1200
- по высоте, км
102.4
- по скорости, км/ч
9216
Обслуживающий персонал, чел.
5
Источники радиолокационной информации:
- радиолокационная часть - "Нива-1Э"
- радиолокационные подразделения - "Основа-1Э", "Пори-МЭ", "Пори-Э"
- радиолокационный пост - "Поле-Э (М)
- радиолокационная станция - "Десна-М", СТ-68УМ
- авиационный комплекс РЛДН А-50
Состав:
- кабина боевого управления
1
- кабина документирования
1
- средства энергоснабжения в двух прицепах (2 дизеля, мощностью 100 кВт каждый)
- кабина ЗИП
1
- комплект дополнительных АРМ
1


Источники информации

С. Ганин, А. Карпенко, В. Жизневский, Г. Федоров. ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-300. Невский Бастион №3, 1997 г.

Невский Бастион

"Армейский сборник", 1998

С-300ПМУ1 - Мобильная многоканальная система ПВО. Рекламный проспект фирмы "Волхов. Оборонительные системы"

"Оружие России". Военный Парад







© Вестник ПВО, 2000
