 Пусковая установка 5П71 ЗРК С-125 с ракетой 5В24.
Модель фирмы Грань, масштаб 1:72.
Автор модели, текста и фотографий – Анатолий Сокольский
 Представляю новую сборную пластиковую масштабную модель московской фирмы “Грань” “Пусковая установка 5П71 ЗРК С-125” с ракетой 5В24 в масштабе 1:72.

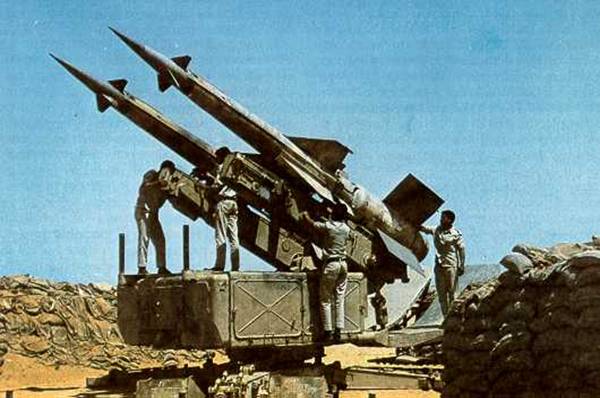

Первое боевое применение, весна 1970 г., когда по решению советского руководства в процессе проведения операции "Кавказ" в Египет была направлена большая группа наших ракетчиков и летчиков. Они были призваны обеспечить ПВО этой страны в условиях усилившихся налетов израильской авиации, осуществлявшихся в ходе так называемой "войны на истощение" 1968-1970 гг. Боевые действия велись в основном в зоне Суэцкого канала, на западный берег которого израильтяне вышли по завершении победоносной для них "шестидневной" войны 1967 г.
В нескольких поединках зенитные управляемые ракеты зенитного ракетного комплекса С-125 сбили пять израильских самолетов.

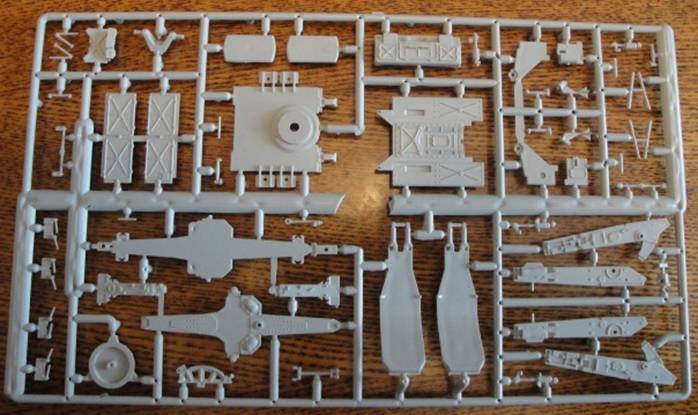

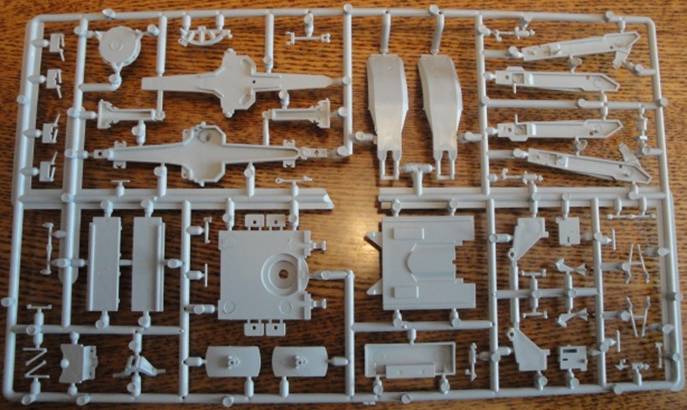

Открыв коробку, понял, что проблем с моделью не будет. На мой взгляд, это лучшая модель фирмы “Грань”. Линии все чёткие. Облоя почти нет. Хорошая пластмасса, отлично клеится.

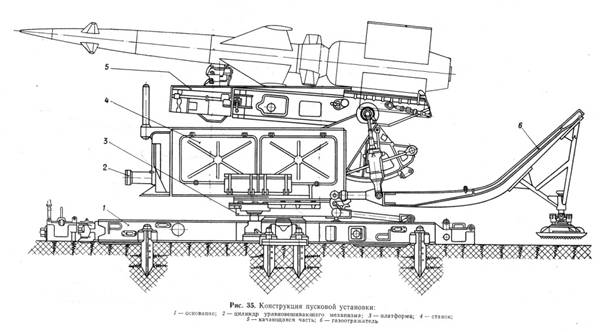

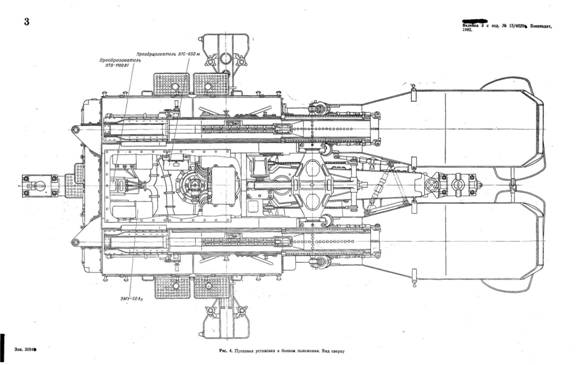

Как всегда работа с моделью начинается с подбора материала и фотографий, “в живую” отснял всю пусковую установку. Конечно, нет предела совершенствованию, но я решил оставить всё как есть, за исключением электроразъёма. Он в данной модели, выполнен в виде обыкновенной палочки.
Использовал материалы:
сайт Вестник ПВО и собственные материалы Новикова А.А. , руководителя фирмы “Грань”
Всем большое спасибо.
Приступаем к сборке и детализации.
Процесс сборки этой модели доставляет истинное удовольствие, все детали ровные, друг к другу подходят отлично, инструкция прилагается подробная.
Есть пара утяжин, но они шпаклюются и их не видно.

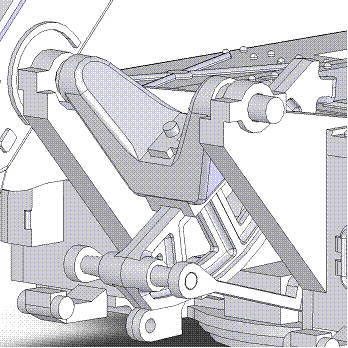

Очень внимательно надо отнестись к сборке механизма вертикального наведения. Есть не большая сложность в установке. Надо одновременно удержать и склеить три детали совместив их с корпусом.
И вот мы подошли к электроразъёму. На картинке видно, как он выполнен. Его стоит переделать.
И вот теперь нам понадобятся фотографии.

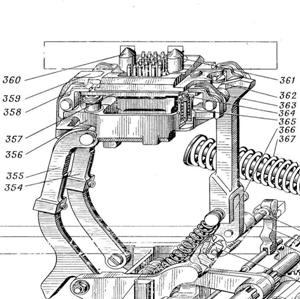

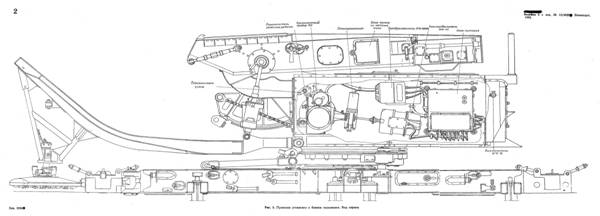

Вот как он выглядит в альбоме рисунков к техническому описанию к пусковой установке 5П71.

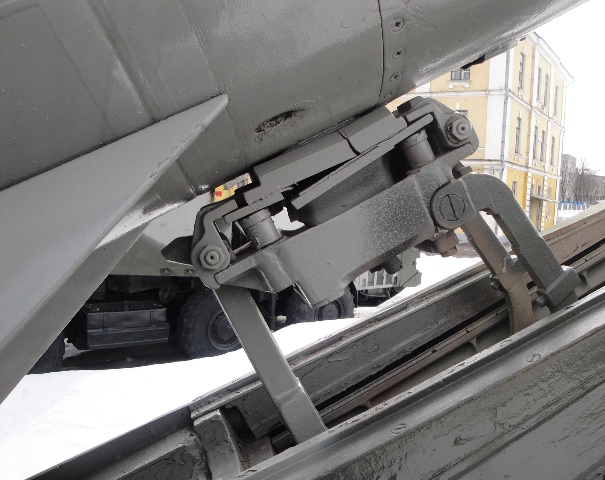

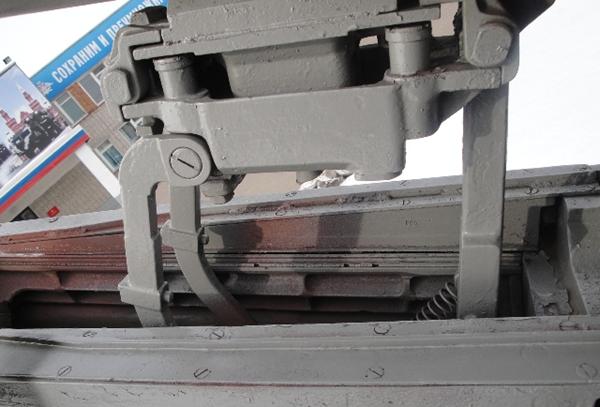

И вот какой он в “в живую”.

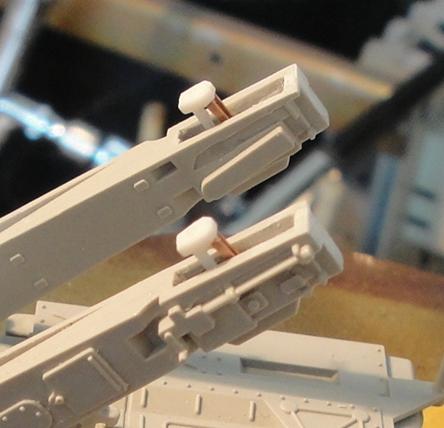

Ещё перед сборкой балок качающей части, в каждой из половинок я сделал вырезы под механизм электроразъёма. Сам электроразъём и задний рычаг я изготовил из пластмассы. Левый и правый рычаги изготовлены из медной фольги. Вот, что получилось.

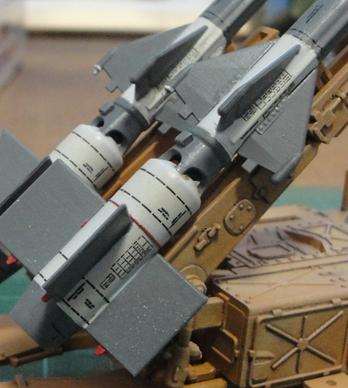

На ПУ я установил две ракеты 5В24. Именно 24е ракеты в 70х годах прошлого столетия поставлялись в составе ЗРК С – 125 в Египет и другие страны.
Доработок на ракетах не много. На крылья наложено фототравление имитирующее крепление и добавлены антенны, на стабилизаторы установлена стяжная проволока и упоры. Вот собственно и все доработки.
Окрашена пусковая установка в базовый песочный цвет.
В итоге получилась довольно интересная модель. Даже без особых доработок она смотрится очень симпатично.
Фирма ГРАНЬ порадовала любителей техники ЗРВ ПВО своими моделями. Будем надеяться, что в скором времени она выпустит пусковую установку С – 200. И на этом не остановится, а пойдёт дальше, к современным комплексам ПВО, а так же откроет линейку РЛС.
Источники
Анатолий Сокольский |
