История создания

Универсальный корабельный комплекс М-11 разрабатывался по Постановлению СМ № 846-382 от 25.07.1959 г. Головным по системе в целом было назначено НИИ-10 ГКРЭ, главный конструктор Г.Н.Волгин. Пусковыми установками занималось ЦКБ-34, приводами наведения ЦНИИ-173, радиовзрывателями НИИ-48, боевой частью НИИ-6, зарядами для двигателя НИИ-125 и т.д.

Первоначально комплекс М-11 с пусковой установкой СМ-102 предназначался для кораблей пр. 1126. Но работы по пр. 1126 были прекращены Постановлением СМ № 565-236 от 21.06.1961 г., в связи с чем были прекращены работы и по комплексу М-11. Но через короткий срок - 27.07.1961 г. вышло Постановление СМ № 846-382 о продолжении работ по М-11, но уже для корабля пр. 1123.

НИИ-10 в апреле 1962 г. закончил эскизный проект комплекса ЗУР М-11 и передал заказчику. В процессе разработки эскизного проекта выявлена невозможность построения СУ М-11 на базе комплекса М-1 из-за требования универсальности (по надводным кораблям), увеличения вдвое дальности и помехозащищенности.

В мае 1962 г. после окончания эскизного проекта 0КБ-2 принципиально изменило аэродинамическую схему и габариты ракеты В-611, что потребовало полной переработки ПУ СМ-136, контура управления и т.д.

Новый эскизный проект был утвержден лишь в 1963 году.

Система управления огнем "Гром"

Система управления "Гром" имеет два радиолокационных канала самонаведения одной цели, работающих для повышения помехозащищенности в различных диапазонах волн и использующих моноимпульсный метод пеленгации. На различных частотах работают и два радиолокационных канала телеуправления двумя ракетами. Это обеспечивает невозможность одновременного подавления двух целевых и двух ракетных каналов одиночной прицельной и скользящей шумовой помехой большой мощности.

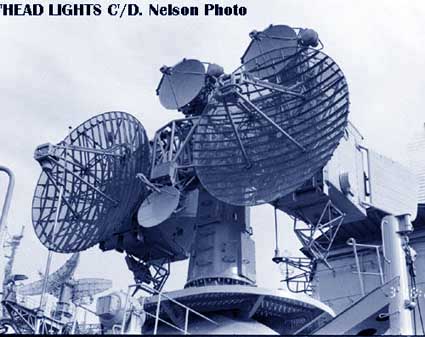

Антенный пост системы "Гром" на БПК "Керчь" в Севастополе в 1985 году © Nelson Photo

ЗРК имеет оригинальную конструкцию антенного поста системы управления. Две нижние решетчатые параболические антенны сопровождения целей смонтированы на передней поверхности больших контейнеров коробчатой формы, в которых находится радиоэлектронная аппаратура целевых и ракетных каналов. Две верхние антенны сопровождения ракет установлены сверху контейнеров, а между ними размещена рупорная антенна передачи команд. В последних модификациях рупорная антенна заменена на параболическую и размещается между целевыми антеннами.

Зенитная управляемая ракета 4К60

	Схема зенитной ракет В-611 (4К60) © А. Карпенко

Зенитная ракета В-611 (4К60), разработанная в КБ "Факел", одноступенчатая, твердотопливная. Максимальная скорость полета 1200 м/с, средняя скорость полета в зоне поражения 650-800 м/с. Стартовая масса ракеты 1844 кг. Осколочно-фугасная боевая часть весом около 120 кг оснащена неконтактным взрывателем. Допустимый промах ракеты 40 м (т.е. предельное расстояние, на котором цель будет поражена с необходимой вероятностью. Ракеты поступают на корабли в снаряженном состоянии, готовые к пуску и в течение всего срока хранения на корабле не требовали проверок. В качестве поражающих элементов в боевой части применены готовые осколки из высокопрочной стали.

Пусковая установка

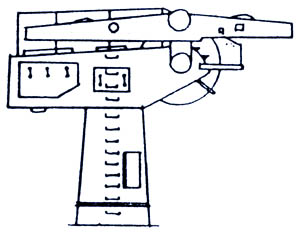

	Схема пусковой установки ЗРК М-11 © А. Карпенко
	Пусковая установка ЗРК М-11 на авианесущем крейсере "Минск"

ПУ с устройством хранения, подачи и заряжания разработана ЦКБ-34 МОП совместно с заводом "Большевик", поэтому ПУ первоначально имели индексы СМ (ЦКБ-34), а затем Б ("Большевик"). Главный конструктор Т.Д.Вылкост.

ПУ комплекса М-11 производилась в трех вариантах.

На крейсер пр.1123 устанавливаются две ПУ Б-189 с двухярусным расположением устройств хранения, подачи и заряжания. На каждом ярусе располагаются 4 барабана по 6 ракет в каждом.

Устройство хранения, подачи и заряжания ПУ Б-187 кораблей пр.1134А одноярусные и аналогичны верхнему ярусу устройства хранения, подачи и заряжания 1-го варианта.

На больших противолодочных кораблях пр.1134Б устанавливаются две ПУ Б-187А с одноярусным расположением устройств хранения в конвейерном исполнении.

Принцип боевой работы

Воздушная или надводная цель, принятая по линиям целеуказания, непрерывно сопровождается двухканальной системой управления "Гром" по отраженным от цели сигналам. По данным сопровождения вырабатываются углы наведения ПУ и координаты упрежденной точки встречи ракеты с целью. После пуска на борт каждой ракеты по линии передач команд передаются импульсы запроса, на которые ответчик бортовой аппаратуры ракет дает ответы-сигналы, по которым идет их непрерывное сопровождение и выработка команд наведения двух ракет на одну цель.

Испытания

Корабельные испытания ЗРК М-11 проходил на опытном судне ОС-24, бывшем КР "Ворошилов" пр.26, переделанном в 1961 г. в пр.33 для испытания различных типов ракет.

Принятие на вооружение

В сентябре-октябре 1967 г. были успешно сданы два серийных комплекса М-11 на головной противолодочный крейсер "Москва" пр. 1123.

Комплекс М-11 с ракетой В-611 был принят на вооружение в 1969 году и получил наименование "Шторм". В последующем им были вооружены корабли пр. 1134А, 1134Б и 1143.

Учебные стрельбы ЗРК М-11 с БПК "Керчь"

К концу 80-х годов ЗРК "Шторм" был присвоен псевдоним "Шквал". На Западе комплекс получил обозначение SA-N-3 "Goblet" (Кубок).

Комплекс не поставлялся на экспорт и не участвовал в боевых действиях.

Модернизация

В 1972 году комплекс прошел модернизацию, в задачу которой входило снижение нижней границы зоны поражения и обеспечение возможности стрельбы по маневрирующим целям и вдогон. После модернизации комплекс получил наименование "Шторм-М" и в том же году был принят на вооружение.

На кораблях пр.1134А и 1134Б система управления "Гром-М" обслуживала не только ЗРК, но и противолодочный комплекс "Метель".

В 1980-1986 годах комплекс подвергся модернизации для стрельбы по низковысотным ПКР. ЗРК получили название "Шторм-Н", а ракета - В-611М (4К65).

Источники информации

А.Широкорад "Ракеты над морем", журнал "Техника и Оружие" №5, 1996

Петров А. М., Асеев Д. А., Васильев Е. М. и др. "Оружие российского флота 1696-1996 гг." СПб: Судостроение

А.В. Карпенко "Российское ракетное оружие 1943-1993". Санкт-Петербург, "ПИКА", 1993

Веб-сайт Haze Gray & Underway

Д. Болтенков

И. Мотлик
