Краткое описание
 |

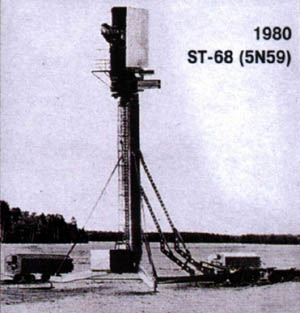

| РЛС СТ-68УМ (5Н59) © Военный Парад |
Предназначена для обнаружения, опознавания и сопровождения воздушных
целей, в том числе стратегических крылатых ракет типа ALCM, при
воздействии организованных активных и пассивных помех, а также
отражений от земной поверхности и метеообразований. Применяется
в войсках ПВО, подразделениях и частях связи и радиотехнического
обеспечения ВВС.
Трехкоординатная радиолокационная станция боевого режима СТ-68УМ
работает в сантиметровом диапазоне радиоволн. Обзор в угломестной
плоскости производится с помощью парциальной диаграммы направленности,
в азимутальной плоскости - путем механического вращения антенной
системы РЛС, - вкруговую со скоростью 6 или 12 об./мин.
В состав РЛС входят:
- радиотехническая аппаратура и антенная система РЛС, размещаемые
на шасси полуприцепа МАЗ-938Б;
- система электроснабжения 99Х6 в кузове-фургоне КП-10 на шасси
прицепа МАЗ-5224В.
Кроме того. в зависимости от варианта комплектации, станция может
оснащаться вышкой 40В6М и кабиной связи 6ИИОЗ на шасси автомобиля
КамАЗ-4310.
С помощью вышки можно поднять фазовый центр антенны на высоту
24 м, что позволяет РЛС успешно обнаруживать маловысотные цели,
а также работать при расположении позиции в условиях лесистой
местности. Кабина связи используется для передачи радиолокационной
информации и команд управления от РЛС на расстояние до 35 км.
Станция имеет аппаратуру защиты как от активных, так и пассивных
помех.
Основные характеристики
| Диапазон волн |
сантиметровый
|
| Дальность обнаружения при одновременном
воздействии пассивных помех плотностью 0,3-0,5 пачки ДОС-ЩД-51МУ
на 100 м пути и активных шумовых помех плотностью мощности
10 Вт/МГц, в вариантах комплектации с вышкой 40В6М (без вышки),
км: |
|
|
самолета типа МиГ-21, на высоте:
|
|
| - 50 м |
33 (28)
|
| - 100 м |
46(42)
|
| - 500 - 6000 м |
не менее 80
|
| стратегической крылатой ракеты типа ALCM,
на высоте: |
|
| - 60 м |
32 (20)
|
| - 100 - 3000 м |
40 (30)
|
|
Дальность обнаружения при отсутствии организованных помех
на фоне отражений от земной поверхности и метеообразований
в вариантах комплектации с вышкой 40В6М (без вышки), км:
|
|
|
самолета типа МиГ-21, на высоте:
|
|
| - 50 м |
40 (31)
|
| - 100 м |
51 (42)
|
| - 500 м |
92 (82)
|
| - 2000 - 18000 м |
147 (175)
|
| стратегической крылатой ракеты
типа ALCM, на высоте: |
|
| - 30 м |
27
|
| - 60 м |
40 (27)
|
| - 100 м |
48 (33)
|
| - 300 - 3000 м |
60
|
| Минимальная радиальная скорость целей,
км/ч |
60 - 180
|
|
Коэффициент подавления отражений от местных предметов,
дБ
|
не менее 48
|
| Среднее время наработки на отказ, ч |
100
|
| Время развертывания (свертывания)
станции, ч: |
|
| - без вышки и кабины связи |
1
|
|
- с вышкой и кабиной связи
|
2
|
| Обслуживающий персонал (при боевой работе
в три смены), чел. |
7
|
Источники информации
Каталог ГК "Росвооружение" "Оружие России",
том 7
"Военный парад"
