Зенитная ракетная система "Беркут"

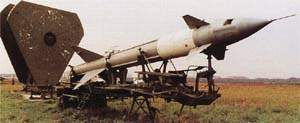

Основные компоненты ЗРС С-25: ракета В-300 и РЛС Б-200 (Музей авиации на Ходынском поле в Москве) © Tadeusz Mikutel - Skrzydlata Polska

Послевоенный переход в авиации на использование реактивных двигателей привел к качественным изменениям в противостоянии средств воздушного нападения и средств противовоздушной обороны. Резкий рост скорости и максимальной высоты полета самолетов-разведчиков и бомбардировщиков свели практически к нулю эффективность зенитной артиллерии среднего калибра. Выпуск отечественной промышленностью зенитных артиллерийских комплексов в составе зенитных орудий 100- и 130-мм калибра и радиолокационных средств орудийной наводки не могли гарантировать надежной защиты охраняемых объектов. Положение значительно обострялось наличием у потенциального противника ядерного оружия, даже одиночное применение которого могло привести к большим потерям. В сложившейся ситуации наряду с реактивными истребителями-перехватчиками перспек- тивным средством ПВО могли стать управляемые зенитные ракеты. Некоторый опыт разработки и использования управляемых зенитных ракет имелся в ряде организаций СССР, занимавшихся с 1945-1946 годов освоением немецкой трофейной ракетной техники и созданием на ее базе отечественных аналогов. Разработку принципиально новой техники для Войск ПВО страны ускорила обстановка "холодной" войны. Разрабатывавшиеся Соединенными Штатами планы нанесения ядерных ударов по промышленным и административным объектам СССР подкреплялись наращиванием группировки стратегических бомбардировщиков В-36, В-50 и других носителей ядерного оружия. Первым объектом зенитно-ракетной обороны, требовавшим обеспечения надежной обороны, руководством страны была определена столица государства - Москва.

Постановление Совета Министров СССР на разработку первой отечественной стационарной зенитно-ракетной системы для Войск ПВО страны, подписанное 9 августа 1950 года, было дополнено резолюцией И.В.Сталина: "Мы должны получить ракету для ПВО в течение года". Постановлением определялся состав системы, Головная организация - СБ-1, разработчики и организации-соисполнители нескольких отраслей промышленности. Разрабатываемой зенитной ракетной Системе присваивалось условное наименование "Беркут".

Согласно первоначальному проекту система "Беркут", располагавшаяся вокруг Москвы, должна была состоять из следующих подсистем и объектов:

• два кольца системы радиолокационного обнаружения (ближнее в 25-30 км от Москвы и дальнее в 200-250 км) на базе РЛС кругового обзора "Кама". Радиолокационный комплекс 10-сантиметрового диапазона "Кама" для стационарных радиолокационных узлов А-100 разрабатывался НИИ-244, главный конструктор Л.В.Леонов.
• два кольца (ближнее и дальнее) РЛС наведения зенитных ракет. Шифр РЛС наведения ракет - "изделие Б-200". Разработчик - СБ-1, ведущий конструктор по РЛС В.Э.Магдесиев.
• зенитные управляемые ракеты В-300, располагаемые на стартовых позициях в непосредственной близости от РЛС наведения. Разработчик ракеты ОКБ-301, Генеральный конструктор - С.А.Лавочкин. Стартовое оборудование поручалось разработать ГСКБ ММП Главного конструктора В.П.Бармина.
• самолеты-перехватчики, шифр "Г-400" - самолеты Ту-4 с ракетами Г-300 класса "воздух-воздух". Разработка комплекса воздушного перехвата велась под руководством А. И. Корчмаря. Разработка перехватчика прекращена на ранней стадии. Ракеты Г-300 (заводской шифр "210", разработчик ОКБ-301) - уменьшенный вариант ракеты В-300 с воздушным стартом с самолета-носителя.
• По всей видимости, в качестве элемента системы предполагалось использовать самолеты дальнего радиолокационного обнаружения Д-500, разрабатывавшиеся на базе дальнего бомбардировщика Ту-4.

Система включала в себя группировку зенитно-ракетных комплексов (полков) со средствами обнаружения, управления, обеспечения, базы хранения ракетного оружия, жилые городки и казармы для офицеров и личного состава. Взаимодействие всех элементов должно было осуществляться через центральный командный пункт Системы по специальным каналам связи.

Организация работ по системе ПВО Москвы "Беркут", проводившихся в строжайшей степени
секретности, была возложена на специально созданное Третье главное управление (ТГУ) при СМ СССР. Головной организацией, отвечавшей за принципы построения Системы и ее функционирование, определялось КБ-1 - реорганизованное СБ-1, главными конструкторами Системы назначались П.Н.Куксенко и С.Л.Берия. Для успешного проведения работ в сжатые сроки в КБ-1 переводились необходимые сотрудники других КБ. К работе над системой были привлечены и немецкие специалисты, вывезенные в СССР после окончания войны. Работавшие в различных КБ, они были собраны в отделе № 38 КБ-1.

В результате упорного труда многих научных и трудовых коллективов в предельно короткие сроки были созданы опытный образец зенитного ракетного комплекса, проекты и образцы некоторых основных составляющиех системы.

Полигонные испытания опытного варианта зенитного ракетного комплекса, проведенные в январе 1952 года, позволили составить комплексный технический проект системы "Беркут", включавший только наземные средства обнаружения, зенитные ракеты и средства их наведения для перехвата воздушных целей из первоначально планировавшегося состава средств.

С 1953 по 1955 годы на 50- и 90-километровых рубежах вокруг Москвы силами "спецконтингента" ГУЛАГ-а велось строительство боевых позиций зенитных ракетных дивизионов, кольцевых дорог для обеспечения подвоза ракет к огневым дивизионам и базам хранения (общая протяженность дорог до 2000 км). Одновременно велось строительство жилых городков и казарм. Все инженерные сооружения системы "Беркут" проектировались Московским филиалом "Ленгипростроя", руководимым В.И. Речкиным.

После смерти И. В Сталина и ареста Л.П.Берии в июне 1953 года последовала реорганизация КБ-1 и смена его руководства. Постановлением правительства наименование системы ПВО Москвы "Беркут" заменясь на "Система С-25", главным конструктором системы назначался Расплетин. ТГУ под наименованием Главспецмаш включается в состав Минсредмаша.

Боевая позиция ЗРК С-25

Поставки боевых элементов Системы-25 в войска начались в 1954 году, в марте на большинстве объектов проводились настройка аппаратуры, доводка узлов и агрегатов комплексов. В начале 1955 года закончились приемо-сдаточные испытания всех комплексов под Москвой и Система была принята на вооружение. В соответствии с Постановлением СМ СССР от 7 мая 1955 года первое соединение зенитных ракетных войск приступило к поэтапному выполнению боевой задачи: защите Москвы и московского промышленного района от возможного нападения воздушного противника. Система поставлена на постоянное боевое дежурство в июне 1956 года после опытного дежурства с размещением на позиции ракет без заправки компонентами горючего и с весовыми макетами боевых частей. При использовании всех ракетных подразделений системы принципиально был возможен одновременный обстрел около 1000 воздушных целей при наведении на каждую цель до 3 ракет.

После принятия созданной за четыре с половиной года системы ПВО С-25 на вооружение главки Главспецмаша: Главспецмонтаж, отвечавший за ввод в строй штатных объектов системы, и Главспецмаш, курировавший организации-разработчики, ликвидировались; КБ-1 передавалось в Миноборонпром.

Для эксплуатации системы С-25 в Московском Округе ПВО весной 1955 года была создана и
развернута Отдельная армия особого назначения Войск ПВО страны под командованием генерал-полковника К.Казакова.

Подготовка офицерского состава для работы на Системе-25 проводилась в Горьковском училище ПВО, личного состава - в специально созданном учебном центре - УТЦ-2.

В ходе эксплуатации проходило совершенствование Системы с заменой отдельных ее элементов качественно новыми. Система С-25 (ее модернизированный вариант - С-25М) снята с боевого дежурства в 1982 году с заменой комплексами зенитной ракетной системы средней
дальности С-ЗООП.

Зенитный ракетный комплекс С-25

Работы по созданию функционально замкнутого зенитно - ракетного комплекса системы С-25 велись параллельно по всем его составляющим. В октябре (июне) 1950 года на испытания была представлена в экспериментальном макетном образце СНР (Станция Наведения Ракет) Б-200, а 25 июля 1951 года на полигоне был произведен первый пуск ракеты В-300.

Для проведения испытаний комплекса полного номенклатурного состава на полигоне Капустин Яр были созданы: площадка № 30 - техническая позиция подготовки ракет системы С-25 к пускам; площадка № 31 - жилой комплекс обслуживающего персонала опытной системы С-25; площадка № 32 - стартовая позиция зенитных ракет В-300; площадка № 33 - площадка опытного образца ЦРН (Центральный Радиолокатор Наведения) С-25 (в 18 км от площадки № 30).

Первые испытания опытного образца зенитного ракетного комплекса в замкнутом контуре управления (полигонного варианта комплекса в полном составе) были проведены 2 ноября 1952 года при стрельбе по радиоэлектронной имитации неподвижной цели. Серия испытаний велась в ноябре-декабре. Стрельба по реальным целям - парашютным мишеням проведена после замены антенн ЦРН в начале 1953 года. С 26 апреля по 18 мая проводились пуски по самолетам-мишеням Ту-4. Всего в ходе испытаний с 18 сентября 1952 года по 18 мая 1953 года был произведен 81 пуск. В сентябре-октябре по требованию командования ВВС были проведены контрольные полигонные испытания при стрельбе по самолетам-мишеням Ил-28 и Ту-4.

Решение о строительстве на полигоне полномасштабного зенитного ракетного комплекса для повторного проведения Государственных испытаний принято Правительством в январе 1954 года на основании решения Государственной комиссии. Комплекс был представлен на Государственные испытания 25 июня 1954 года, в ходе которых с 1 октября до 1 апреля 1955 года было произведено 69 пусков по самолетам-мишеням Ту-4 и Ил-28. Стрельба велась по радиоуправляемым самолетам-мишеням в том числе и по постановщикам пассивных помех. На завершающем этапе была произведена залповая стрельба 20 ракетами по 20 целям.

До завершения полигонных испытаний к выпуску комплектующих ЗРК и ракет было подключено около 50 заводов. С 1953 по 1955 годы на 50- и 90-километровых рубежах вокруг Москвы строились боевые позиции зенитных ракетных комплексов. С целью форсирования работ один из комплексов был сделан головным эталонным, ввод его в эксплуатацию осуществлялся представителями предприятий-разработчиков.

Станция Б-200

На позициях комплексов станция Б-200 - (ЦРН), функционально связанная с пусковыми установками ЗУР, располагалась в полузаглубленном железобетонном сооружении, рассчитанном на выживание при прямом попадании 1000-кг фугасной авиабомбы, обвалованном землей и замаскированном травяным покрытием. Для высокочастотной аппаратуры, многоканальной части локатора, командного пункта комплекса, рабочих мест операторов и мест отдыха дежурных боевых смен были предусмотрены отдельные помещения. Две антенны визирования целей и четыре антенны передачи команд размещались в непосредственной близости от сооружения на бетонированной площадке. Поиск, обнаружение, сопровождение воздушных целей и наведение на них ракет каждым комплексом Системы осуществлялись в фиксированном секторе 60 х 60 градусов.

Комплекс позволял сопровождать до 20 целей по 20 стрельбовым каналам с автоматическим (ручным) сопровождением цели и наводимой на нее ракеты при одновременном наведении 1-2 ракет на каждую цель. На каждый канал обстрела целей на стартовой позиции имелось по 3 ракеты на стартовых столах. Время перевода комплекса в боевую готовность определялось 5 минут, за это время должно было быть синхронизировано не менее 18 стрельбовых каналов.

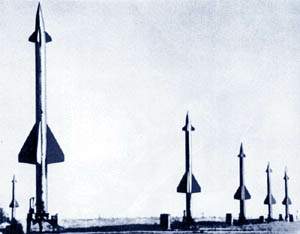

Боевая позиция ракет В-300 © Невский Бастион

Стартовые позиции с пусковыми столами по шесть (четыре) в ряд с подъездными путями к ним размещались на удалении от 1,2 до 4 км от ЦРН с выносом в сторону сектора ответственности дивизиона. В зависимости от местных условий из-за ограниченности площадей позиций число ракет могло быть несколько меньше, чем плановые 60 ракет.

На позиции каждого комплекса располагались сооружения для хранения ракет, площадки подготовки и заправки ракет, автопарки, служебные и жилые помещения личного состава.

В ходе эксплуатации проходило совершенствование системы. В частности, аппаратура селекции движущихся целей, разработанная в 1954 году, введена на штатных объектах после полигонных испытаний в 1957 году.

Всего изготовлено, развернуто и принято на вооружение 56 серийных комплексов С-25 (код НАТО: SA-1 Guild) в системе ПВО Москвы, один серийный и один опытный комплекс использовались для полигонных испытаний аппаратурной части, ракет и оборудования. Один комплект ЦРН использовался для испытаний радиоэлектронного оборудования в Кратове.

Станция наведения ракет Б-200

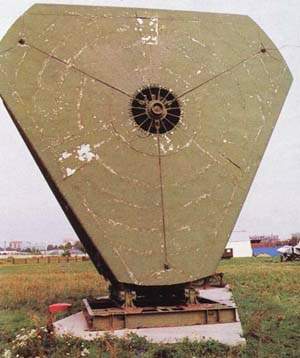

Радиолокатор наведения ракет Б-200 (Музей авиации на Ходынском поле в Москве) © Tadeusz Mikutel - Skrzydlata Polska

На начальном этапе проектирования исследовалась возможность применения узколучевых локаторов точного сопровождения цели и ракеты с параболической антенной, создававшей два луча для слежения за целью и наводимой на нее ракетой (руководитель работ в КБ-1 - В.М.Тарановский). Параллельно прорабатывался вариант ракеты, оснащенной головкой самонаведения, включающейся вблизи точки встречи (руководитель работ Н.А.Викторов). Работы прекращены на ранней стадии проектирования.

Схема построения антенн секторного локатора с линейным сканированием предложена М.Б.Заксоном, построение многоканальной части радиолокатора и его систем слежения за целями и ракетами - К.С.Альперовичем. Окончательное решение о принятии к разработке секторных радиолокаторов наведения было принято в январе 1952 года. Угломестная антенна высотой 9 м и азимутальная антенна шириной 8 м располагались на различных основаниях. Сканирование осуществлялось при непрерывном вращении антенн, состоящих из шести (двух трехгранных) формирователей луча каждая. Сектор сканирования антенны - 60 градусов, ширина луча около 1 градуса. Длина волны - около 10 см. На ранних стадиях проекта предлагалось дополнять формирователи луча до полных окружностей неметаллическими радиопрозрачными накладками-сегментами.

С целью обеспечения автоматического сопровождения 20 целей и 20 наводимых на них ракет, формирования управляющих команд наведения в ЦРН было создано 20 стрельбовых каналов с отдельными системами сопровождения целей и ракет по каждой их координате и отдельным для каждого канала аналоговым счетно-решающим прибором (разработчик - КБ "Алмаз", ведущий конструктор Н.В.Семаков). Стрельбовые каналы были сведены в четыре пятиканальные группы.

Для управления ракетами каждой группы вводились антенны передачи команд (в первоначальном варианте ЦРН предполагалась единая станция передачи команд).

Схема боевой позиции ЦРН Б-200 © С.Ганин, Невский Бастион

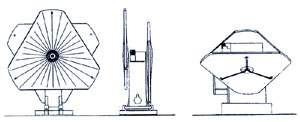

Проекции антенн А-11 и А-12 РЛС Б-200 © С.Ганин, Невский Бастион

Экспериментальный образец ЦРН отрабатывался с осени 1951 года в Химках, зимой 1951 и весной 1952 годов на территории ЛИИ (г. Жуковский). Опытный образец серийного ЦРН строился также в Жуковском. В августе 1952 года опытный образец ЦРН был полностью укомплектован. Контрольные испытания проводились с 2 июня по 20 сентября. Для контроля прохождения "совмещенных" сигналов ракеты и цели бортовой ответчик ракеты размещался на удаленной от ЦРН вышке буровой установки БУ-40 (в серийном исполнении комплекса она заменена на телескопическую конструкцию с излучающим рупором на вершине). Быстро сканирующие (частота сканирования около 20 Гц) антенны А-11 и А-12 для опытного образца станции Б-200 изготавливались на заводе № 701 (Подольский механический завод), передатчики - в радиотехнической лаборатории А.Л.Минца. После проведения в сентябре контрольных испытаний опытный образец ЦРН был разобран и железнодорожным транспортом отправлен для продолжения испытаний на полигон. Осенью 1952 года на полигоне Капустин Яр был построен опытный образец ЦРН с размещением аппаратурной части в одноэтажном каменном строении на 33 площадке.

Параллельно испытаниям ЦРН в Жуковском на комплексном моделирующем стенде в КБ-1 отрабатывался контур управления наведением ракет на цели.

Серийное производство аппаратуры ЦРН велось на заводе № 304 (Кунцевский радиолокационный завод), антенны опытного образца комплекса производились на заводе № 701, затем - для серийных комплексов на заводе № 92 (Горьковский машиностроительный завод). Станции передачи команд управления на ракеты производились на Ленинградском заводе полиграфических машин (производство позднее выделилось в Ленинградский завод радиотехнического оборудования), счетно-решающие приборы выработки команд - на Загорском заводе, электронные лампы поставлялись Ташкентским заводом. Аппаратура для комплекса С-25 изготавливалась Московским радиотехническим заводом (МРТЗ, до войны - пистонный завод, позднее патронный завод - производил патроны для крупнокалиберных пулеметов).

Принятые на вооружение ЦРН отличались от опытного образца наличием контрольных устройств, дополнительными индикаторными устройствами. С 1957 года устанавливалась аппаратура селекции движущихся целей, разработанная в КБ-1 под руководством Гапеева. Для стрельбы по самолетам постановщикам помех был введен режим наведения "трехточка".

Зенитная ракета В-300 и ее модификации

Проектирование ракеты В-300 (заводское обозначение "205", ведущий конструктор Н.Черняков) было начато в ОКБ-301 в сентябре 1950 года. Вариант управляемой ракеты был представлен для рассмотрения в ТГУ 1 марта 1951 года, эскизный проект ракеты защищен в середине марта.

Ракета с вертикальным стартом, функционально разделенная на семь отсеков, оснащалась радиокомандной аппаратурой системы управления и была выполнена по схеме "утка" с размещением рулей для управления по тангажу и рысканию на одном из головных отсеков. Элероны, расположенные на крыльях в одной плоскости, использовались для управления по крену. В хвостовой части корпуса крепились сбрасываемые газовые рули, использовавшиеся для склонения ракеты после старта в сторону цели, стабилизации и управления ракетой на начальном этапе полета при малых скоростях движения. Радиолокационное сопровождение ракеты осуществлялось по сигналу бортового радиоответчика. Разработка автопилота ракеты и бортовой аппаратуры визирования ракет - приемника зондирующих сигналов ЦРН и бортового радиоответчика с генератором ответных сигналов - производилась в КБ-1 под руководством В.Е.Черномордика.

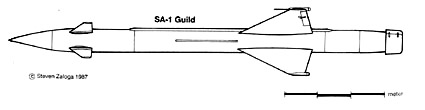

Проекции зенитной ракеты В-300 © S.Zaloga

Проверка бортового радиооборудования ракеты на устойчивость приема команд от ЦРН проводилась с использованием самолета, барражировавшего в зоне обзора радиолокатора и имевшего на борту радиотехнические блоки ракеты, контрольную аппаратуру. Бортовое оборудование серийных ракет производилось на Московском велозаводе (завод "Мосприбор").

Отработка двигателя ракеты "205" проводилась на огневом стенде в Загорске (в настоящее время - г. Сергиев Посад). Проверялась работоспособность двигателя и радиотехнических систем ракеты в условиях имитации полета.

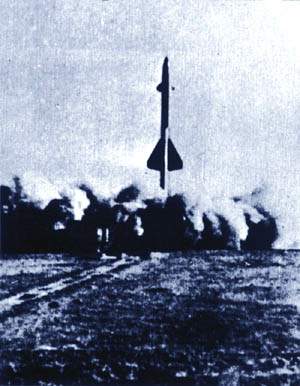

Учебный пуск ЗУР В-300

Первый пуск ракеты произведен 25 июля 1951 года. Этап полигонных испытаний по отработке старта и системы стабилизации ракеты (автопилот) проходил в ноябре-декабре 1951 года при пусках с площадки № 5 полигона Капустин Яр (площадка для запуска баллистических ракет). На втором этапе - с марта по сентябрь 1952 года проводились автономные пуски ракет. Проверялись режимы управляемого полета при задании команд управления от программного бортоцого механизма, позднее от аппаратуры аналогичной штатной аппаратуре ЦРН. За первый и второй этапы испытаний проведено 30 пусков. С 18 по 30 октября было проведено пять пусков ракет с осуществлением их захвата и сопровождением аппаратурой опытного полигонного образца ЦРН.

После проведения доработок бортового оборудования 2 ноября 1952 года состоялся первый успешный пуск ракеты в замкнутом контуре управления (в составе опытного полигонного варианта комплекса) при стрельбе по радиоэлектронной имитации неподвижной цели. 25 мая 1953 года ракетой В-300 впервые был сбит самолет- мишень Ту-4.

Ввиду необходимости организации в сжатые сроки массового производства и поставки для проведения полигонных испытаний и в войска большого числа ракет выпуск их опытных и серийных вариантов для системы С-25 производился 41,82 (Тушинским машиностроительным) и 586 (Днепропетровским машиностроительным) заводами.

Приказ о подготовке серийного производства зенитных ракет В-303 (вариант ракеты В-300) на ДМЗ был подписан 31 августа 1952 года. 2 марта 1953 года прошел испытания четырехкамерный (двух режимный) маршевый ЖРД С09-29 (с тягой 9000 кг с вытеснительной
системой подачи углеводородного топлива и окислителя - азотной кислоты) конструкции ОКБ-2 НИИ-88 Главного конструктора А.М.Исаева. Огневые испытания двигателей проводились на базе филиала НИИ-88 в Загорске - НИИ-229. Первоначально изготовление двигателей С09.29 велось опытным производством СКБ-385 (г. Златоуст) - ныне КБМ им. Макеева. Серийное производство ракет развернуто ДМЗ в 1954 году.

Бортовые источники электропитания ракеты разрабатывались в НИИП Госплана под руководством Н.Лидоренко. Боевые части Е-600 (различного типа) ракет В-300 разрабатывались в КБ НИИ-6 МСХМ в коллективах под руководством Н. С.Жидких, В. А. Сухих и К.И.Козорезова; радиовзрыватели - в КБ, руководимым Расторгуевым. К серийному производству была принята осколочно-фугасная боевая часть с радиусом поражения 75 метров. В конце 1954 года проведены Государственные испытания ракеты с кумулятивной боевой частью. В некоторых источниках приводится вариант боевой части ракеты, по принципу действия напоминающий 76-мм противоаэропланный снаряд образца 1925 года: при взрыве боеголовка разделялась на сегменты, связанные тросами, перерезавшими элементы планера цели при встрече.

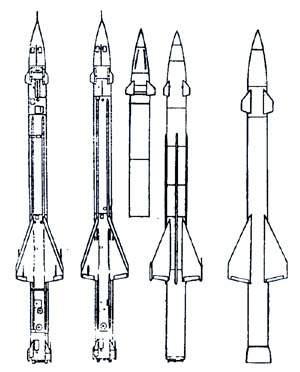

Зенитные ракеты и ракеты-мишени комплекса С-25 © С.Ганин, Невский Бастион

В ходе многолетней эксплуатации в системы С-25 и ее модификаций были созданы и использовались ракеты "205", "207", "217", "219" различных вариантов, разработанные ОКБ-301 и МКБ "Буревестник".

Разработка ракеты "217" с ЖРД С3.42А (с тягой 17000 кг, с турбонасосной системой подачи топлива) конструкции ОКБ-3 НИИ-88 Главного конструктора Д.Севрука началась в 1954 году. Летные испытания ракеты проводились с 1958 года. Модифицированный вариант ракеты "217М" с двигателем С.5.1 разработки ОКБ-2 (с тягой 17000 кг, с турбонасосной системой подачи топлива) был принят на вооружение в составе комплекса С-25М.

Ракеты модификаций 207Т и 217Т предназначались для отражения массированных налетов ударной авиации противника. Ракета 217Т прошла испытания на полигоне Сары-Шаган.

Для отработки навыков транспортировки и установки ракет на стартовые столы промышленностью выпускались габаритно-весовые макеты ракет различных вариантов и специальные варианты ракет для отработки заправки.

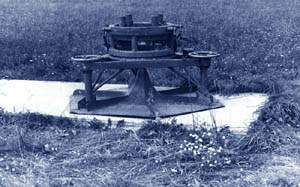

Пусковой стол для ракеты "208" (Музей авиации на Ходынском поле в Москве) © Невский Бастион

Транспортно-пусковое оборудование разрабатывалось в ГСКБ ММП под руководством В.П.Бармина. Стартовой стол - металлическая рама с коническим пламярассекателем и приспособлением для горизонтирования, устанавливался на бетонном основании. Ракета крепилась в вертикальном положении на стартовом столе с помощью четырех фиксаторов, расположенных на донном срезе вокруг сопла ЖРД. Электропитание на борт ракеты при проведении проверок и предстартовой подготовки подавалось по кабелю через быстросбрасываемый бортовой разъем. Транспортная машина-установщик располагалась на боевой позиции у стартового стола. Для транспортировки ракет на установщиках использовались седельные тягачи ЗИЛ-157, позднее - ЗИЛ-131.

Транспортная машина-установщик © С.Ганин, Невский Бастион

В КБ-1 отделом 32 под руководством Д.Л.Томашевича для ЗРК С-25 была создана и прошла испытания оснащенная твердотопливным ускорителем ракета 32Б с наклонным стартом. Бортовая аппаратура и автопилот ракеты разрабатывались также в КБ-1. Первые опытные образцы ракеты были доставлены на полигон "А" в конце 1952 года. Были проведены бросковые испытания ракет при их сопровождении ЦРН по отраженному от корпуса сигналу. Для ускорения работ по ракете и обеспечения комплексных испытаний ракеты в составе опытного комплекса системы "Беркут" КБ-1 придается завод № 293 в Химках. После проведения испытаний ракеты (при ее сопровождении ЦРН по сигналу ответчика) в 1953 году работы по использованию 32Б в составе комплекса С-25 были прекращены. Рассматривалась возможность применения ракеты для подвижных комплексов ПВО. Отдел № 32 в конце 1953 года переводится на завод № 293 и выделился в самостоятельную организацию - ОКБ-2 Главспецмаша. Руководителем нового ОКБ был назначен П.Д.Грушин - заместитель С.А.Лавочкина.

Система С-25М

В середине (60-x гидов система ПВО Москвы С-25 была модернизирована в части Р.1C, ракет и получила обозначение С-25М.

Аппаратура наведения ракет на цели и счетно-решающие приборы модифицированного варианта станции Б-200 выполнялись чисто электронными без применения электромеханических элементов.

Ракеты 217М (испытывалась в 1961 году); 217МА; 217МВ для модернизированного варианта системы разработаны МКБ "Буревестник". С целью обеспечения надежности стартовой позиции при многократных пусках с каждого стартового стола НИИ-2 ГКАТ в 1961 году проводились исследования воздействия стартовой струи ракеты 217М на пусковой стол и фундамент стартовой площадки системы.

Комплексы системы С-25М сняты с боевого дежурства в 1982 году с заменой комплексами системы C-300П.

Варианты развития и использования Системы С-25

На базе системы С-25 "Беркут" разрабатывался макетный образец комплекса с упрощенным составом оборудования. Антенны комплекса располагались на зенитно-артиллерийской тележке КЗУ-16, кабины: радиотракта "Р", аппаратурная "А", вычислительных средств "Б" - размещались в автофургонах. Развитие и доработка макетного образца привели к созданию мобильного ЗРК СА-75 "Двина".

РМ Стриж на базе ЗУР 5Я25М и 5Я24. Фото с сайта Буран.ру

На базе ракет и стартового оборудования Системы С-25 в начале 70-х годов был создан мишенный комплекс (с контролем за полетом мишени СНР ЗРК С-75М) для проведения боевых ракетных стрельб на полигонах ПВО. Ракеты-мишени (РМ): "208" (В-300К3, модернизированный вариант ракеты "207" без боевой части) и "218" (модернизированный вариант ракеты 5Я25М семейства "217") оснащались автопилотом и совершали полет с постоянным азимутом с вариацией высоты по программе В зависимости от поставленной задачи РМ имитировали цели с различной площадью отражающей поверхности, скоростью и высотой полета. При необходимости имитировались маневрирующие цели и постановщики помех. Для упражнений "Белка-1" - "Белка-4" диапазоны высот полета РМ составляли: 80-100 м; 6-11 км; 18-20 км; полет с огибанием рельефа местности. Для упражнений "Звезда-5" - ракета-мишень - имитатор стратегических крылатых ракет и самолетов ударной многоцелевой авиации. Длительность полета ракеты-мишени до 80 секунд, после чего она самоликвидируется. Эксплуатацию мишенного комплекса осуществлял ИТБ - испытательный технический батальон. РМ выпускались Тушинским МЗ.

Своеобразный памятник ЗУР В-300 на полигоне "Капустин Яр" © журнал "Мото"

Дополнительно о ракетах-мишенях на базе зенитных ракет комплекса С-25 можно прочитать на сайте Буран.ру.
