Боевое управление ЗРК "Тор-М1"

РЛС "Каста-2"
© Военный Парад

Основное предназначение унифицированного батарейного командирского пункта "Ранжир" применительно к ЗРК "Тор-М1" - управление автономными боевыми действиями зенитных ракетных батарей (с постановкой и контролем выполнения боевых задач боевым машинами, целераспределением между ними, выдачей им целеуказаний). Централизованное управление должно было осуществляться через унифицированный батарейный командирский пункт батареями полка "Тор-М1" с командного пункта полка, на котором предполагалось использовать командно-штабную машину МП22-Р и специальную машину МП25-Р, разработанные в составе АСУВ фронта. В свою очередь с КП полка должен был сопрягаться вышестоящий командный пункт - пункт управления начальника ПВО дивизии, имевший в своем составе указанные машины. С этим КП сопрягались РЛС обнаружения "Купол" или "Каста-2-2".

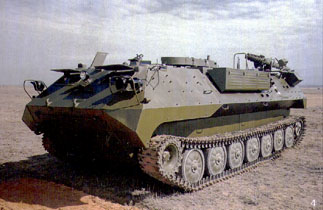

Унифицированный батарейный командирский пункт 9С737 "Ранжир" © Военный Парад

На индикаторе унифицированного батарейного командирского пункта 9С737 могло отображаться до 24 целей по данным от вышестоящего командного пункта (КП полка или пункт управления начальника ПВО дивизии) и до 16 целей по данным боевых машин своей батареи. Отображалось также не менее 15 наземных объектов, с которыми пункт вел обмен информацией. Темп обмена информацией составлял 1 с вероятностью доведения ее команд и донесений не менее 0,95. Работное время унифицированного батарейного- командирского пункта в полуавтоматическом режиме по одной цели составляло не более 5 с. На пункте обеспечивалась возможность работы с неавтоматизированным планшетом воздушной обстановки и топографической картой.

Информация, принимавшаяся от боевых машин и других источников, отображалась на индикаторе в масштабе от 12 до 100 км в виде точек с формулярами целей, в состав которых входили признак государственной принадлежности цели и ее номер. Кроме того, на экране индикатора высвечивались положения реперной точки, вышестоящего КП, РЛС и зоны поражения боевых машин.

Унифицированный батарейный командирский пункт осуществлял целераспределение между боевыми машинами, выдачу им целеуказаний и при необходимости - команд запрета стрельбы. Время развертывания и подготовки его к боевой работе составляло не более 6 мин. Вся аппаратура (с источником питания) размещалась на шасси гусеничного легкого бронированного плавающего многоцелевого тягача МТ-ЛБу. Расчет пункта - 4 человека.







© Вестник ПВО, 2000
