ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-200В "ВЕГА"

После принятия на вооружение первого варианта системы С-200 в дополнение к продолжавшимся интенсивным полигонным испытаниям, проводимым организациями-разработчиками, началась эксплуатация аппаратуры и техники в войсках. Выявленные при пусках недостатки, поступающие от строевых частей отзывы и замечания, позволили выявить ряд недоработок, непредвиденных и неисследованных режимов работы, слабых мест техники системы. Кроме того, разработчиками было создано и испытано новое оборудование, обеспечивавшее повышение и расширение боевых возможностей и эксплуатационных показателей системы.

Уже к моменту приема на вооружение стало ясно, что система С-200 обладала недостаточной помехозащищенностью и могла поражать воздушные цели только в простой помеховой обстановке, при действии постановщиков непрерывных шумовых помех. Поэтому важнейшим из направлений совершенствования комплекса стало повышение помехозащищенности.

"Еще во время заводских испытаний системы С-200, - вспоминает М.Л.Бородулин, - в НИИ-108 выполнялась НИР "Партитура" по созданию новых средств радиопомех, при разработке которых якобы использовалась и аппаратура, снятая со сбитого американского самолета-разведчика U-2. Самолет, оборудованный макетом новой аппаратуры помех, по договоренности с НИИ-108 был перебазирован на полигон для проверки ее воздействия на радиолокатор подсвета цели и головки самонаведения системы С-200. Облеты системы С-200 этим самолетом показали, что РПЦ и ГСН не справляются с некоторыми видами создаваемых его аппаратурой радиопомех, ранее не заданных при создании аппаратуры, системы.

Учитывая, что у вероятного противника уже существовала аппаратура, создающая подобные радиопомехи, еще в процессе испытаний системы С-200 было принято решение о проведении в КБ-1 научно-исследовательской работы "Вега". В ходе этой работы требовалось изыскать пути обеспечения возможности системе С-200 вести борьбу с постановщиками широкого класса специальных активных радиопомех - выключающихся, прерывистых и уводящих по скорости и дальности.

Работа проводилась на стендовой аппаратуре в КБ-1 и на реальных средствах системы на полигоне, где для этой цели с помощью НИИ-108 офицером Б.Д. Гоцом был создан наземный помеховый комплекс. НИР была успешно завершена и принята заказчикам еще до принятия системы С-200 на вооружение.

После принятия системы С-200 на вооружение войск ПВО страны вышло решение ВПК о реализации результатов НИР "Вега" путем проведения ОКР по модернизации стрельбового канала и ракеты системы С-200. Кроме того, в техническом задании на ОКР по предложению КБ-1 дополнительно предусматривались реализация захвата цели на автосопровождение головкой самонаведения на шестой секунде полета ракеты для стрельбы со стартовых позиций с большими углами укрытия, применение средств коллективной защиты боевого расчета аппаратных кабин канала от боевых химических и радиоактивных отравляющих веществ, а также обеспечение проводки целей через курсовой параметр, когда радиальная скорость цели относительно РПЦ становилась равной нулю.

Модернизация стрельбового канала осуществлялась путем разработки ряда новых блоков и доработки части имевшихся. Для коллективной защиты от поражающих факторов оружия массового поражения предусматривались герметизация аппаратных кабин канала, а также разработка в КБ-1 специальных подкатываемых под кабины воздухоохладителей, на которые замыкалась вентиляция аппаратуры и установка на кабинах фильтровентиляционных установок для защиты боевых расчетов и создания избыточного давления внутри кабин.

Модернизация ракеты осуществлялась путем установки на ней новой головки самонаведения и нового радиовзрывателя. Модернизированный стрельбовый канал должен был допускать использование наряду с новой ракетой В-860ПВ также и ракеты В-860П от исходной системы С-200.

Для ускорения работ по изготовлению опытных образцов модернизированного наземного оборудования и ракет 4 ГУ МО выделило разработчикам серийный стрельбовый канал системы С-200 и необходимое количество ракет этой системы. В начале 1968 г. опытный образец модернизированного стрельбового канала и первые образцы модернизированных ракет были поставлены на полигон.

Практически одновременно с началом ОКР по реализации результатов НИР "Вега" совместным решением Министерства обороны и Министерства радиопромышленности была задана модернизация командного пункта огневого комплекса системы С-200 с целью повышения его боевых возможностей.

Радиолокатор подсвета цели - кабина К-1В © peters-ada.de

Аппаратная кабина К-2В снаружи и внутри © peters-ada.de

Радиопрозрачные укрытия для радиотехнических средств ЗРК С-200ВЭ, включая РПЦ 5Н62, применялись в ПВО ГДР© www.S-200.de

РПЦ 5Н62 на позиции и подготовка его к транспортировке (нижние снимки) © www.S-200.de, peters-ada.de

Радиовысотомер ПРВ-17 © peters-ada.de

РЛС "Лена" © www.S-200.de

Пусковая установка 5П72В на огневой позици © www.S-200.de

Пусковая установка 5П72В © www.S-200.de

Автоматизированное заряжания пусковой установки 5П72В заряжающей машиной 5Ю24М © www.S-200.de

Пусковая установка 5П72В на автопоезде 5Т82 © www.S-200.de

Ракета 5В28ВЭ на транспортно-заряжающей машине 5Т53 © www.S-200.de

Вторая ступень ракеты 5В28ВЭ в таре №1 и крылья в ящиках сверху на автопоезде © www.S-200.de

Вторая ступень ракеты 5В28ВЭ в таре №1 © www.S-200.de

Заряжающая машина 5Ю24 на автопоезде © www.S-200.de

Доставка ракеты на стартовую позицию © www.S-200.de

Перегрузка ракеты с ТЗМки на пусковую установку © www.S-200.de

Перегрузка ракеты с пусковой установки на заряжающую машину 5Ю24 на огневой позиции © www.S-200.de

Модернизированный командный пункт должен дополнительно обеспечивать применение автономных средств целеуказания РЛС П-14Ф ("Фургон") и радиовысотомера ПРВ-13, обеспечивающих при их совместной работе достаточную точность целеуказания по одиночным целям, не требующую секторного поиска РПЦ, использование радиорелейной линии РЛ-30 для получения радиолокационной информации от удаленных РЛС. Кроме того, предусматривалось оборудовать более удобное рабочее место командира комплекса и применить коллективную защиту боевого расчета командного пункта от отравляющих химических и боевых радиоактивных веществ.

Сопряжение РЛС П-14Ф (в последующем и РЛС 5И84А -"Оборона-14") с модернизированным командным пунктом осуществлялось непосредственно с помощью кабеля. Для сопряжения с РЛ-30 и радиовысотомером в модернизированном командном пункте имелись места для установки и подключения шкафа аппаратуры РЛ-30 и выносного шкафа радиовысотомера ПРВ-13 (в последующем ПРВ-17). Обеспечение коллективной защиты боевого расчета модернизированного командного пункта от оружия массового поражения осуществлялось так же, как и аппаратных кабин модернизированного стрельбового канала.

Модернизация командного пункта была выполнена КБ Московского радиотехнического завода при участии КБ-1. Опытный образец модернизированного КП в начале 1968 г. был поставлен на полигон.

Модернизированные стрельбовой канал, командный пункт и ракета составили модернизированную систему С-200, получившую обозначение С-200В. Как это следует из изложенного, строго говоря, создание такой системы не задавалось правительственными документами и ТТЗ на нее не выдавалось. Однако принимать на вооружение целесообразно не отдельные модернизированные средства, а получившуюся фактически новую систему. Да и разработчикам это сулило большие премии.

В ходе испытаний системы С-200В требовалось проверить лишь те характеристики огневого комплекса и ракеты, которые изменились в результате модернизации. Поэтому для ускорения принятия системы на вооружение мы договорились с разработчиками провести испытания в один этап.

Для обеспечения испытаний были изготовлены и поставлены на полигон четыре оборудованных штатной аппаратурой активных помех самолетa-мишени по паре Ту-16М и МиГ-19М. Кроме того, без согласия КБ-1 мы привлекли к испытаниям самолет НИИ-108, оборудованный макетной аппаратурой, позволяющей создавать новые виды помех, более сложные, нежели создаваемые штатной аппаратурой, установленной на самолетах-мишенях. Разработчики новых видов активных помех были заинтересованы в проверке эффективности своих решений, а мы смогли проверить средства системы с помощью не только штатной аппаратуры помех.

Комиссию по проведению испытаний было решено создать на "рабочем" уровне - без "высокого" начальства, чтобы она могла практически постоянно работать на полигоне. Трудно было подобрать ответственного и технически грамотного председателя комиссии. Удалось получить согласие на эту работу главного инженера ЗРВ ПВО генерал-майора Леонида Леонова и согласовать эту кандидатуру с КБ-1.

Решением ВПК комиссия по проведению испытании системы С-200В была назначена в следующем составе:

• председатель - главный инженер ЗРВ ПВО страны генерал-майор Леонид Леонов;

• заместители председателя - начальник второго управления полигона полковник Борис Большаков и заместитель главного конструктора системы Валентин Черкасов;

• члены комиссии:

• от Министерства обороны - полковник Михаил Бородулин, подполковники Александр Ипполитов, Иван Кошевой, Игорь Солнцев, Рудольф Смирнов, Леонид Тимофеев, Евгений Хотовицкий, Александр Кутьенков, Виктор Гуров;

• от промышленности - Виктор Мухин, Борис Марфин, Александр Сафронов, Евгений Кабановский, Владимир Яхно, Борис Перельман, Лев Улановский.

Испытания системы проходили на полигоне с мая по октябрь 1968 года.

В качестве постановщиков помех для облетов огневого комплекса использовались самолеты-мишени и упомянутый выше самолет НИИ-108 с макетом аппаратуры помех. Правда, "промышленная" часть комиссии протестовала против использования этого самолета. Присутствовавший на этом заседании комиссии начальник 4 ГУ МО Байдуков отказался быть арбитром в этом споре. Он заявил: "Комиссия назначена ВПК, которая и должна решать ваши разногласия". Тогда "военная" часть комиссии решила все-таки провести облет этим самолетом, несмотря на отказ "промышленности" участвовать в нем. Однако к началу облета все "промышленники" уже были на своих рабочих местах. Облет прошел нормально, с большой пользой для всех трех сторон.

Кроме того, были проведены и облеты для проверки сопровождения цели РПЦ при прохождении ее через курсовой параметр.

Стрельбовые испытания по постановщикам активных помех производились только по трем самолетам-мишеням, так как один самолет Ту-16М во время проведения облета упал в озеро.
Была также проведена и стрельба по самолету-мишени с захватами цели головкой самонаведения па шестой секунде полета ракеты.

Всего было выполнено восемь пусков ракет В-860ПВ системы С-200В. Были сбиты четыре самолета-мишени, из которых три были постановщиками активных помех. Один обычный самолет-мишень был сбит при пуске с захватом цели головкой самонаведения на шестой секунде полета ракеты.

Испытания показали, что огневой комплекс соответствует заданным требованиям и может обстреливать одиночный постановщик любого вида активных помех.

В начале ноября 1968 г. комиссия подписала акт испытаний, в котором рекомендовала принять систему С-200В на вооружение войск ПВО страны, что и было определено Постановлением ЦК КПСС и Совмина СССР, принятым в 1969 г. Утвержденные Постановлением характеристики системы С-200В учитывали результаты выполненных на полигоне работ по расширению боевых возможностей системы С-200: максимальная дальность стрельбы была увеличена до 180 км, а нижняя граница зоны поражения снижена до 300 м. Необходимо отметить большую роль в разработке и организации выпуска этого Постановления сотрудника ВПК Сергея Нюшенкова.

Уже в 1969 г. началось серийное производство средств системы С-200В вместо средств системы С-200. Система С-200В существенно увеличила боевые возможности зенитных ракетных войск ПВО страны по борьбе с постановщиками различного рода активных радиопомех. Часть конструктивных решений стрельбового канала системы С-200В впоследствии была внедрена в стрельбовые каналы системы С-200, уже находившиеся в войсках. Создание системы С-200В было отмечено Государственной премией СССР. Лауреатами стали И.И. Андреев, Е.М. Афанасьев, Г.Ф. Байдуков, Б.Б. Бункин, В.Л. Жабчук, Ф.Ф. Измайлов, К.Л. Князятов, Л.М. Леонов, Б.А. Марфин и В.П. Черкасов.

Система С-200В включала в свой состав следующие основные элементы.

Командный пункт (К-9М) мог работать как с использованием упомянутых выше АСУ, так и с использованием автономных средств целеуказания: модернизированной РЛС П-14Ф "Фургон" (5Н84А) и радиовысотомеров ПРВ-13 (ПРВ-17). Командный пункт мог использовать радиорелейную линию для приема данных о воздушной обстановке от удаленной РЛС.

Новый радиолокатор подсвета цели 5Н62В внешне практически не отличался с РПЦ 5Н62. На новых РПЦ, выпускавшихся по-прежнему с широким использованием радиоламп, в заводских условиях были реализованы доработки аппаратуры, производившиеся на полигонах и в войсках за годы испытаний и эксплуатации комплексов системы С-200 "Ангара". Была применена новая модификация ЦВМ ("Пламя-КВ"), размещенная в кабине управления К-2В.

Пусковая установка 5П72В предназначалась для использования как ракет 5В21В системы С-200В "Вега", так и 5В21А системы С-200 "Ангара". Обеспечивалась перевозка пусковой установки на автопоезде 5П53М и ее работа со всеми заряжающими машинами. На установке применена новая стартовая автоматика и произведены доработки конструкции. Серийный выпуск осуществлялся с 1969 по 1990 гг. на заводах "Большевик" (Ленинград) и "Большевик" (Киев), т.к. пермский завод после выпуска двух опытных установок 5П72В передал производство киевскому "Большевику".

Зенитная управляемая ракета 5В21В (В-860ПВ) - вариант ракеты, предназначенный для использования в составе комплексов С-200В. С целью повышения боевой эффективности на ракете применена помехозащищенная ГСН типа 5Г24 и радиовзрыватель 5Е50.

Проведенные доработки и усовершенствования аппаратуры и технических средств комплекса С-200В позволили не только расширить границы зоны поражения целей и условия применения комплекса, но и ввести дополнительные режимы боевой работы.

Режим стрельбы по "закрытой цели" позволял производить пуск ракет в направлении облучаемой и сопровождаемой РПЦ цели без захвата ее головкой самонаведения ракеты перед пуском. Захват цели ГСН ракеты производился в ходе полета - на шестой секунде, после отделения стартовых двигателей.

Наряду с реализацией режима "закрытой цели" ГСН 5Г24 позволила также производить и стрельбу по постановщикам активных помех с многократным переходом в полете ракеты от сопровождения цели ГСН в полуактивном режиме по отраженному от цели сигналу РПЦ к пассивной пеленгации и самонаведению на источник излучения - станцию постановки активных помех. Для наведения ракеты на цель применялись методы "пропорционального сближения с компенсацией" и "с постоянным углом упреждения".

При отсутствии отраженного сигнала от цели в течение 5 с головка самонаведения самостоятельно переходила на режим поиска цели по скорости в узком диапазоне. После пяти сканирований в узком диапазоне начиналось сканирование в широком диапазоне. При возобновлении подсвета цели РПЦ происходил ее перезахват головкой самонаведения ракеты с возобновлением процесса самонаведения. При отсутствии подсвета ракета уходила вверх на самоликвидацию.

Кабина управления стартом К-3В отличалась применением аппаратуры КПЦ - контроля подсвета цели ("малый КИПС") для проверки функционирования ГСН ракет, находящихся на пусковых установках. Во всех аппаратных кабинах предусматривалась возможность коллективной защиты боевого расчета от боевых отравляющих и радиоактивных веществ.

Размещение боевых элементов системы С-200В в различных природных и климатических зонах СССР вносило свои коррективы в конфигурацию стартовых и технических позиций. В "северном" исполнении практиковалось строительство инженерных сооружений и навесов над площадками технической позиции для уменьшения снежных заносов изделий и техники.

Автоматизированные средства управления

Большая дальность действия системы С-200 теоретически позволяла производить многократный обстрел одиночных высотных целей при их приближении к обороняемому объекту, вести эффективную борьбу с групповыми целями до разделения их боевых порядков при выходе к цели, производить обстрел целей, ведущих налет с различных направлений. Согласно техническим требованиям, заданным при проектировании новых средств автоматизированного управления (АСУ) в конце 1950-х - начале 1960-х гг., требовалось обеспечить их сопряжение со средствами зенитной ракетной системы С-200, которая должна была поступать на вооружение зенитных ракетных соединений смешанного состава. Принятые ранее на вооружение КП и АСУ войск ПBO адаптировались и дорабатывались для обеспечения совместной работы С-200 с имеющейся на вооружении войск ПВО страны ракетной системой ПВО С-75. В начале 1960-х гг. на вооружение была принята и система С-125, что потребовало дополнительных доработок АСУ.

Как и системы воздушного перехвата, зенитные ракетные системы ПВО и средства их управления создавались в предположении наличия единой территориальной системы информационного обеспечения.

Комплекс средств автоматизированного управления ракетными комплексами АСУРК-1М был принят на вооружение в середине 1960-х гг. и использовался для управления действиями комплексов С-75 всех модификаций и С-125. Модифицированный вариант автоматизированной системы управления АСУРК-1МА, разработанный под руководством главного конструктора B.C. Семенихина, позволял управлять действиями соединений зенитных ракетных комплексов С-75, С-125 и С-200 различных модификаций с использованием информации от внешних РЛС.

Мобильная автоматизированная система управления действиями группировки ПВО в составе ЗРВ и авиации ПВО "Вектор-2" также позволяла вести работу с комплексами систем С-75, С-125 и С-200. Средства системы автоматизированного управления позволяли осуществлять работу при ее размещении как в полевых условиях, так и в укрытиях на подготовленных позициях. Обмен информацией между КП бригады и огневыми средствами велся либо по кабельной (проводной) линии связи, либо по радиорелейному каналу.

Автоматизированная система управления командного пункта (КП) 5С99М "Сенеж" (в модернизированном варианте - 5С99М-1 "Сенеж-М", экспортный вариант - "Сенеж-М1Э") была принята на вооружение войск ПВО и используется в настоящее время для централизованного автоматического и автоматизированного управления боевыми действиями группировки зенитных ракетных войск смешанного состава, включающей системы и комплексы С-300П, С-300В, С-200В. С-200Д, С-75, С-75М1, С-75М4, С-125, С-125М2.

Системой "Сенеж" решаются задачи приведения группировки ПВО в боевую готовность, целераспределения и целеуказания комплексам и системам ЗРС по аэродинамическим целям, постановщикам помех, координации боевых действий огневых средств; автоматизированного наведения истребителей на воздушные цели, контроля за безопасностью полетов наводимых истребителей-перехватчиков и их привода на аэродромы базирования; комплексной тренировки боевых расчетов.

АСУ "Сенеж-МЭ"

Аппаратура АСУ полка (бригады) ЗРВ ПВО "Сенеж" разработана в екатеринбургском ОКБ "Пеленг" и производится ГПО "Вектор".

ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-200М "ВЕГА-М"

Модернизированный вариант системы С-200В (С-200М) был создан в первой половине 1970-х гг.

"Вместо так и не увидевшей свет ракеты В-870 со специальной боевой частью, - вспоминает М.Л. Бородулин, - Постановлением ЦК КПСС и Совмина СССР была задана унифицированная ракета, которая в варианте В-880 могла использовать обычную боевую часть, а в модификации В-880Н - специальную. Ракета В-880 должна была иметь улучшенную конструкцию, увеличенную дальность стрельбы и использовать туже бортовую аппаратуру, что и ракета В-860ПВ системы С-200В.

Разработка ракеты была поручена МКБ "Факел". Применение ракет В-880 и В-880Н (наряду с ракетами В-860П и В-860ПВ) в системе С-200В потребовало ее определенной модернизации. Эту модернизированную систему С-200В КБ-1 назвало системой С-200М, хотя мы предлагали более правильное название - С-200ВМ."

Аппаратура стрельбового канала была доработана для обеспечения использования как ракет с осколочно-фугасной боевой частью 5В21А (В-860П). 5В21В (В-860ПВ), 5В28 (В-880), так и ракет со специальной боевой частью В-880Н. При срыве сопровождения цели в ходе полета ракет типов 5В21В и 5В28 был обеспечен перезахват цели на сопровождение при условии ее нахождения в зоне обзора ГСН.

Стартовая батарея прошла доработку в части аппаратуры кабины К-3 (К-3М) и пусковых установок для обеспечения возможности использования более широкой номенклатуры ракет с различными типами боевых частей. Была модернизирована аппаратура командного пункта системы применительно к расширенным возможностям по поражению воздушных целей при использовании новых ракет 5В28.

В 1966 г. КБ, созданное при Ленинградском Северном заводе, под общим руководством со стороны МКБ "Факел" (бывшее ОКБ-2 МАП) приступило к разработке на базе ракеты 5В21В (В-860ПВ) новой ракеты В-880 для системы С-200. По принятым и согласованным планам работ ракета В-880 с осколочной боевой частью должна была выйти на Государственные испытания в 1969 г. Чертежи должны были быть сданы в производство в III квартале 1967 г. Официально же разработка унифицированной ракеты В-880 с максимальной дальностью стрельбы до 240 км была задана сентябрьским Постановлением КЦ КПСС и СМ СССР 1969 г.
Зенитные управляемые ракеты 5В28 оснащались помехозащищенной головкой самонаведения 5Г24, счетно-решающим прибором 5Э23А, автопилотом 5А43, радиовзрывателем 5Е50, предохранительно-исполнительным механизмом 5Б73А. Применение ракеты 5В28 обеспечивало зону поражения по дальности до 240 км, по высоте от 0,3 до 40 км. Максимальная скорость поражаемых целей достигала 4300 км/ч. При стрельбе по барражирующей цели типа самолета дальнего радиолокационного обнаружения ракетой 5В28 обеспечивалась максимальная дальность поражения 255 км.

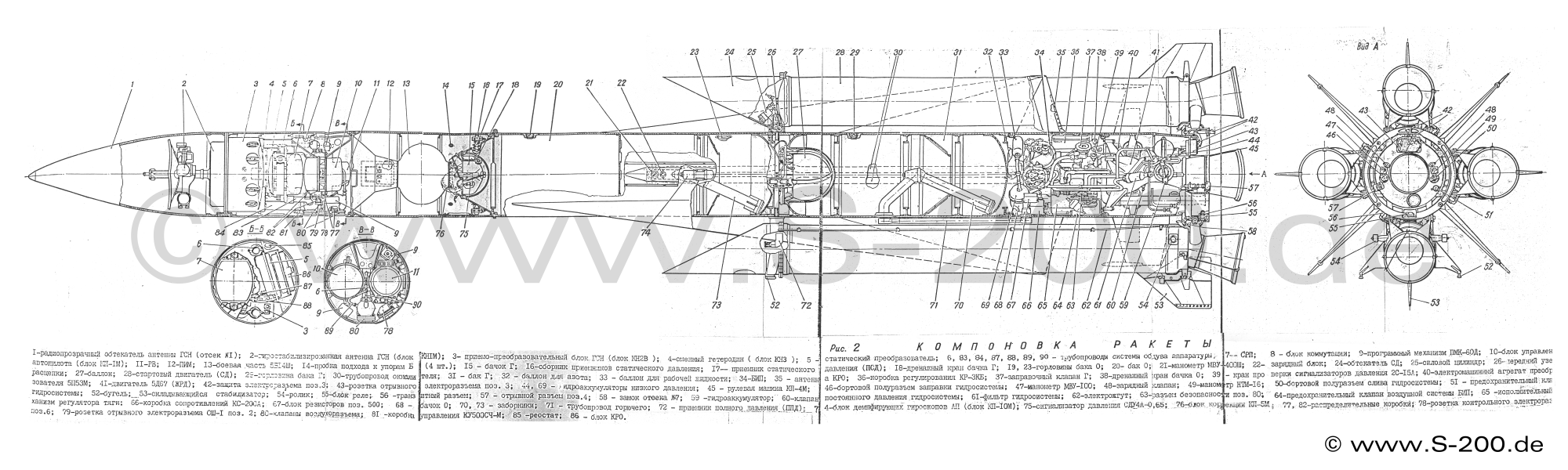

Боковой разрез ракеты 5В28. Схема взята с сайта www.S-200.de

Двигатель 5Д67 ампулизированной конструкции с турбонасосной подачей топлива разработан под руководством главного конструктора ОКБ-117 А.С. Мевиуса. Доводка двигателя и подготовка его серийного производства велись при активном участии главного конструктора ОКБ-117 С.П. Изотова.

Вид сбоку на двигатель 5Д67. Схема взята с сайта www.S-200.de

Двигатель 5Д67 © www.S-200.de

Работоспособность двигателя 5Д67 обеспечивалась в диапазоне температуры окружающей среды ±50 °С. Масса двигателя с агрегатами составляла 119 кг.

Для двигателя 5Д67 было предусмотрено несколько программ функционирования:

• в режиме максимальной тяги до полной выработки топлива;

• в режиме максимальной тяги с последующим уменьшением тяги до минимальной с постоянным градиентом;

• в режиме промежуточной тяги (0,82 максимальной) с последующим уменьшением тяги до минимальной с постоянным градиентом.

Применялись комбинации программ, которые позволяли реализовать максимальную тягу или любую промежуточную - от максимальной до 8200 кг в течение заданного времени с последующим уменьшением тяги с постоянным градиентом. Программа со спадом тяги позволяла производить полет на максимальной тяге двигателя до прохождения команды на спад тяги от бортового программного устройства.

Использование на ракете сочетания твердотопливных ускорителей и жидкостного ракетного двигателя на маршевой ступени позволило получить кратковременно большую тягу на старте и необходимую тягу для полета со сверхзвуковой скоростью в течение всего времени на маршевом участке полета с постепенным ее снижением от 2500 до 700 м/с.

Разработка нового бортового источника питания 5И47 была начата в 1968 г. в московском КБ "Красная Звезда" под руководством М.М. Бондарюка, а окончена в 1973 г. в тураевском МКБ "Союз" под руководством главного конструктора В.Г. Степанова. Бортовой источник питания был конструктивно доработан. Перевод на жидкое топливо производился через 0,4 с после подачи команды на запуск. В систему топливопитания газогенератора был введен агрегат управления - автоматический регулятор с температурным корректором. Бортовой источник питания 5И47 обеспечивал электроэнергией бортовую аппаратуру и работоспособность гидроприводов рулевых машин в течение 295 с независимо от времени работы маршевого двигателя. Решением Межведомственной комиссии изделие было рекомендовано к серийному производству, которое осуществлялось с 1973 по 1990 гг. Высокая надежность конструкции и культура производства на заводе "Красный Октябрь" (заводом изготавливалось 936 деталей из 959, входивших в БИП) позволили производить только выборочную проверку 5-7% изделий.

Зенитная управляемая ракета В-880Н со специальной боевой частью проектировалась на базе ракеты 5В28 с использованием основных аппаратурных блоков и систем с повышенной надежностью: ГСН - 5Г24Н, счетно-решающий прибор - 5Э23АН, автопилот - 5А43Н, радиовзрыватель - 5Е50Н, БИП - 5И47Н.

Испытания ракеты В-880 были начаты в 1971 г. Наряду с успешными пусками при проведении испытаний ракеты 5В28 разработчики столкнулись с авариями, связанными с очередным "загадочным явлением". При стрельбе ракетой по наиболее теплонапряженным траекториям ГСН "слепла" в ходе полета. После всестороннего анализа изменений, внесенных в ракету 5В28 по сравнению с ракетами семейства 5В21, и проведения наземных стендовых испытаний было определено, что "виновником" нештатной работы ГСН является лаковое покрытие первого отсека ракеты. При нагреве в ходе полета головной части ракеты связующие лака газифицировались и проникали под обтекатель головного отсека. Электропроводящая газовая смесь оседала на элементах ГСН и нарушала работу антенны. После изменения состава лакового и теплоизоляционного покрытий головного обтекателя ракеты неисправности такого рода прекратились.

Система С-200М обеспечивала поражение воздушных целей на дальности до 255 км с заданной вероятностью, при большей дальности вероятность поражения существенно снижалась. Техническая дальность полета ракеты в управляемом режиме, определяемая сохранением энергетики на борту для устойчивой работы контура управления, составляла около 300 км. При благоприятном сочетании случайных факторов она могла быть и больше: на полигоне был зарегистрирован случай управляемого полета на дальность 350 км. При полете ракеты для достижения наибольшей дальности с переходом на полет по баллистической траектории при отказе системы самоликвидации было возможно достижение дальности в несколько раз большей, чем "паспортная" дальняя граница зоны поражения. Нижняя граница зоны поражения составляла 300 м. Для комплекса была обеспечена также стрельба вдогон.

ДРУГИЕ ОКР ДЛЯ СИСТЕМ С-200, С-200В и С-200М

Постановлением ЦК КПСС и СМ СССР была задана разработка тренажеров для системы С-200 всех модификаций и средств защиты радиолокатора подсвета цели от противорадиолокационных ракет.

Штатный состав аппаратуры РПЦ предусматривал аппаратуру для проведения простейшей тренировки его расчета, но не обеспечивал возможности проведения комплексной тренировки всего боевого расчета огневого комплекса. Имело место внедрение отдельных рационализаторских предложений обслуживающих средства системы С-200 офицеров по созданию тренажерных средств, но и в этих случаях не обеспечивалось проведение тренировки с имитацией сложной обстановки.

"Все модификации системы С-200 имели простейшую тренировочную аппаратуру, - вспоминает М.Л.Бородулин, - которая позволяла тренировать только операторов РПЦ, и то лишь в условиях простейшей боевой воздушной обстановки. 4-е ГУ МО настаивало на создании специального тренажерного комплекса, который мог бы обеспечить полноценную подготовку всего боевого расчета огневого комплекса для действий в условиях сложной обстановки. Постановлением ЦК КПСС и Совмина СССР разработка такого комплекса была задана Министерству радиопромышленности. Однако ВПК с подачи КБ-1 министерства не торопилась выпускать соответствующее решение, выискивали всякие отговорки.

Кстати, в КБ-1 и в ВПК стало известно, что в одной из частей Московского округа ПВО офицеры-"умельцы" сделали для своего комплекса С-200 тренажер с большими возможностями, нежели штатный. Заместитель председателя ВПК Леонид Горшков организовал посещение этой части. С ним поехали начальник 4-го ГУ МО Георгий Байдуков, Генеральный конструктор КБ-1 Борис Бункин, заместитель Командующего ЗРВ по боевой подготовке генерал Шутов и несколько офицеров 4-го ГУ МО.

Офицер полка ознакомил приехавшую группу с самодельным тренажером, который не мог заменить заданный тренажерный комплекс, но был заметно лучше штатной тренировочной аппаратуры. На вопрос Горшкова, устраивает ли полк такая самоделка, последовал ответ, что устраивает. Вдохновленный таким ответом Бункин заявил, что войска способны завершить то, что не доделала промышленность, в том числе и усовершенствовать тренировочную аппаратуру. Горшков поддержал Бункина и выразил сомнение в необходимости промышленной разработки тренировочной аппаратуры для систем С-200. Байдуков дал решительную отповедь обоим выступившим, сказав, что американцы не жалеют средств на хорошие тренажеры. В боевых условиях деньги эти окупаются с лихвой. Войскам нужны не кустарные поделки, а промышленная аппаратура, полностью решающая задачу. Байдуков заставил генерала Шутова выступить еще раз, подтвердив необходимость разработки для ЗРВ полноценной тренировочной аппаратуры к системам С-200. Таким образом, попытка Горшкова сорвать разработку тренировочной аппаратуры для систем С-200 не удалась.

Вскоре после этого удалось добиться начала работ по этой аппаратуре, получившей название "Аккорд-200". Головной организацией по этой ОКР, осуществлявшейся по договору с 4-м ГУ, было назначено Рязанское КБ "Глобус", соисполнителем - КБ Московского радиотехнического завода. С помощью 2-го НИИ было разработано и согласовано ТТЗ. Работа началась, но шла вяло, договорные сроки срывались, несмотря на штрафные санкции и неоднократные обращения в Минрадиопром. Опытный образец "Аккорда-200" был изготовлен уже после моего увольнения в запас. Дальнейшая судьба его оказалась печальной. Совместные испытания "Аккорда-200" по формальным соображениям были приостановлены. Вскоре работа была закрыта, из-за чего существенно пострадала боевая подготовка боевых расчетов огневых комплексов систем С-200. Это подтвердило в 2001 г. сбитые Ту-154 украинским расчетом.

Постановлением ЦК КПСС и Совмина СССР была задана разработка средства защиты радиолокатора подсвета цели от самонаводящихся на него противорадиолокационных ракет. Работа была поручена КБ МРТЗ по договору с 4-м ГУ МО. Средство защиты было разработано по принципу отвлекающего передатчика, перекрывающего своим излучением боковые лепестки передатчика РПЦ, и получило название "Дублер-200". "Дублер-200" включал: передающее устройство, размещенное в находящемся в укрытии полуприцепе, четыре взрывоустойчивые антенны и четыре укрытых волновода, соединяющих антенны с передатчиком. "Дублер-200" должен был отвлекать на себя все противорадиолокационные ракеты, самонаводящиеся на РПЦ по боковым лепесткам его передающей антенны. Средство было разработано, испытано, для него была спроектирована позиция. Но из-за сложности и дороговизны и необходимости проведения большого объема инженерной подготовки позиции в серию оно не пошло.

Для проверки ракет на технической позиции рязанским КБ "Глобус" была разработана автоматизированная контрольно-испытательная станция, которая после успешных испытаний пошла в серийное производство вместо прежней неавтоматизированной станции.

По инициативе 4-го ГУ МО была также разработана новая транспортно-заряжающая машина с существенно меньшим временем заряжания пусковой установки. Было изготовлено несколько образцов этой ТЗМ, но из-за сложности эксплуатации в войска она не пошла".
